Sistema constructivo Steelframe+R
El puente térmico no se tapa con más aislante: se interrumpe en el perfil.
Steelframe+R es un sistema constructivo industrializado que corta la continuidad del acero dentro del panel combinando una cinta elastomérica de EPDM y una cámara de aire no ventilada. Es un modelo de utilidad en trámite desde noviembre de 2025, y así se declara aquí.
- Estado de la patente
- Modelo de utilidad en trámite, solicitado en noviembre de 2025. No concedida.
- Respaldo normativo
- Forma parte del manual de reglamentación térmica 2025 del Instituto de la Construcción.
- Adjudicación
- CORFO INNOVA REGIÓN, CDPR Coquimbo, código 25IR-305434, julio de 2025.
- Transmitancia
- U = 0,34 W/m²K en el conjunto, frente a 0,55 a 0,70 del metalcon convencional.
- Eficiencia declarada
- 17% por sobre la exigencia del Decreto Supremo Minvu N.º 15 de 2024.
- Licenciamiento
- Disponible para constructoras y plantas de prefabricación, según alcance.
01
El problema
El acero conduce el calor unas 1.300 veces más que el aislante.
Un perfil de acero que atraviesa el muro es una autopista de energía. La aislación reduce, pero el metal sigue conectando el interior con el exterior; donde eso ocurre aparece una línea fría, y sobre ella la condensación y el moho. La Reglamentación Térmica 2025 exige un desempeño que la práctica anterior ya no alcanza.
Comportamiento declarado del sistema
- Transmitancia (U)
- 0,34 W/m²K en el conjunto.
- Aislamiento del perfil
- Resistencia térmica del perfil +122%.
- Cinta elastomérica
- Conductividad 0,032 W/mK y factor de resistencia al vapor μ = 10.000.
- Cámara de aire
- Resistencia de 0,542 m²K/W.
- Ahorro declarado
- Hasta 37,5% anual en calefacción, según la referencia publicada por el propio desarrollo.
Qué significa «en trámite»
La solicitud de modelo de utilidad está presentada y publicada, no concedida. El desarrollo técnico, el respaldo normativo y las obras existen con independencia de ese estado, y el acuerdo de licenciamiento lo declara por escrito.
02
El mecanismo

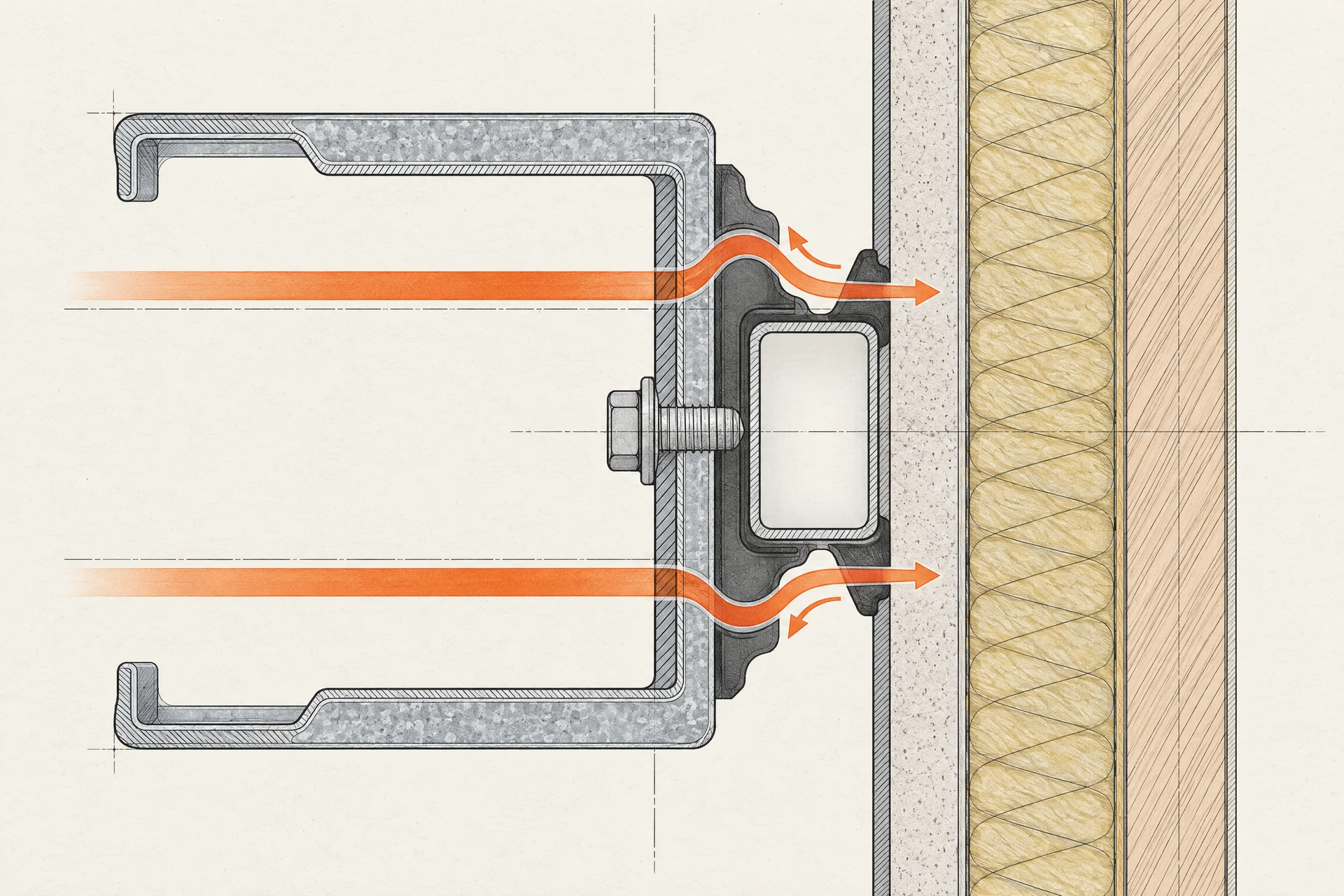

Cómo se interrumpe el puente dentro del panel.
El sistema no agrega capas: cambia la forma en que el perfil conduce. Tres decisiones hacen el trabajo, y las tres están dentro de la pieza que sale del taller.
01
Corte de la continuidad metálica
La cinta elastomérica separa el perfil del revestimiento exterior, de modo que el metal no toca el ambiente frío de forma directa.
02
Cámara de aire no ventilada
La cámara suma resistencia térmica sin aportar masa ni peso, y queda cerrada para que no circule aire húmedo por dentro.
03
Barrera de vapor controlada
El factor μ de la cinta impide que el vapor migre hacia el punto frío, que es donde aparecería la condensación.
03
Calculadora
Revisa el ahorro con tus propios números.
Antes de decidir, el cálculo tiene que poder discutirse. Esta calculadora deja los supuestos a la vista y se puede mover: la superficie, tu consumo, el precio de la energía y el porcentaje de ahorro.
Calculadora de ahorro térmico
Pon tus números y revisa el supuesto.
El resultado se calcula con tus datos y con el porcentaje de ahorro que elijas. Los valores por defecto son una referencia: cámbialos por los de tu proyecto antes de usarlo como argumento.
Referencia publicada por el propio desarrollo del sistema: 37,5% de ahorro anual en calefacción. Se puede mover entre 0% y 60%.
$587.250
Ahorro al año
$48.938
Equivalente mensual
4.050kWh
Energía que deja de perderse
- Consumo sin intervenir
- 10.800 kWh · $1.566.000
- Consumo con el sistema
- 6.750 kWh · $978.750
Es una estimación con tus supuestos, no una garantía de consumo: el resultado real depende del clima, la orientación, las infiltraciones, el sistema de calefacción y el comportamiento de quien habita. Sirve para decidir con números propios, no para prometer un monto.
El cálculo del proyecto se entrega con memoria, no con una estimación de página web.
04
Licenciamiento
Para constructoras y plantas de prefabricación.
El licenciamiento permite fabricar y vender con el sistema, con acompañamiento técnico en la puesta en marcha. El alcance depende de la capacidad instalada y del volumen, así que se cotiza caso a caso.
Qué incluye el licenciamiento
- Especificación técnica del sistema y sus componentes.
- Manual de ensamble y control de calidad de la línea.
- Acompañamiento en la puesta en marcha de la primera producción.
- Documentación de respaldo térmico para la tramitación de cada proyecto.
Qué se pide para cotizarlo
- Capacidad de la planta y línea de perfiles disponible.
- Volumen estimado de metros cuadrados al año.
- Si se requiere acompañamiento en obra o solo la especificación.
- Plazo en que necesitas estar produciendo.
Sobre el estado de la protección
El acuerdo de licenciamiento se documenta por escrito y declara el estado real de la solicitud de modelo de utilidad en la fecha de firma.
05
Solicitud
Solicitar cotización del sistema o su licenciamiento.
Solicitud de cotización
Cotizar Steelframe+R
Cuéntanos qué necesitas resolver. Respondemos con alcance, etapas y entregables por escrito en 2 días hábiles.
06
Preguntas
Preguntas frecuentes
Sobre Steelframe+R y la normativa
¿Qué es el ruptor de puente térmico Steelframe+R?
Es una configuración que interrumpe la continuidad del acero dentro del panel combinando una cinta elastomérica de EPDM y una cámara de aire no ventilada. Como el acero conduce el calor unas 1.300 veces más que el aislante, sin esa interrupción el perfil funciona como una autopista de energía y aparecen condensación y moho.
¿Cumple la Reglamentación Térmica 2025?
El sistema supera las exigencias del Decreto Supremo Minvu N.º 15 de 2024 con una eficiencia declarada un 17% por sobre la norma, y forma parte del manual de reglamentación térmica 2025 del Instituto de la Construcción. La transmitancia del conjunto es de 0,34 W/m²K, frente a los 0,55 a 0,70 del metalcon convencional.
¿Puedo licenciar el sistema para mi planta de prefabricación?
Sí. El licenciamiento se cotiza según el alcance: capacidad de la planta, línea de perfiles disponible, volumen estimado y si se requiere acompañamiento en la puesta en marcha. El modelo de utilidad está en trámite, y el acuerdo se documenta por escrito con el estado real de la protección declarado en el contrato.
¿Cómo se verifica el ahorro antes de decidir?
Con la calculadora de esta página: tú pones la superficie, tu consumo de calefacción y el precio de la energía, y ajustas el porcentaje de ahorro. El resultado se desglosa por fuente y muestra su límite. Los supuestos quedan a la vista precisamente para que puedas discutirlos antes de tomar una decisión.
Siguiente paso
Si tu proyecto tiene que cumplir la norma, conviene revisar el cálculo antes de cotizar el aislante.
Cuéntanos qué superficie, qué clima y qué exigencia tienes. La respuesta llega con el alcance técnico y el estado real de la protección industrial.
Respuesta en 2 días hábiles. Respondemos con alcance, etapas y entregables por escrito. La primera conversación no obliga a contratar.
